吸込口（回転ブラシ）の分解、組立方法を教えてほしい。

該当機種
吸込口から回転ブラシをはずしたり、取り付けするときは、以下の手順でおこないます。
回転ブラシのはずしかた
  1. 吸込口裏側のブラシカバーＡのロックねじをコインなどで回してはずす
吸込口裏側のブラシカバーＡのロックねじをコインなどで回してはずす
コインなどで｢ひらく｣まで回して、ブラシカバーAをはずす
〔ご注意〕
ロックねじを爪で回したり、強く回さないでください。
【けがや破損の原因】

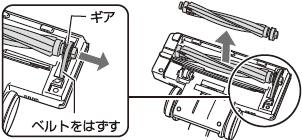

  1. 回転ブラシを持ち上げながらベルトをギアからはずして、回転ブラシをはずす
回転ブラシを持ち上げながらベルトをギアからはずして、回転ブラシをはずす
① 回転ブラシ（ギア側）を持ち上げて ベルトをはずします。
② 回転ブラシをはずします。

回転ブラシの取り付けかた
  1. 回転ブラシの軸受け（左）（ギアがない方）を吸込口の溝の奥まで入れる
回転ブラシの軸受け（左）（ギアがない方）を吸込口の溝の奥まで入れる
回転ブラシ軸受け（左）の四角を、吸込口溝の四角に合わせて入れる。

  1. 回転ブラシの軸受け（右）のギアにベルトを掛け、吸込口の溝に入れる
回転ブラシの軸受け（右）のギアにベルトを掛け、吸込口の溝に入れる
〔ご注意〕
回転ブラシの左右を逆に入れると取り付けができません。

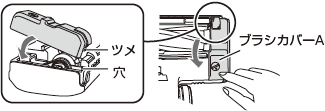

  1. ブラシカバーAのツメを吸込口の穴に掛けて取り付ける
    ブラシカバーAのツメを吸込口の穴に掛けて取り付ける
  2. ブラシカバーＡのロックねじを「しまる」まで回す
    ブラシカバーＡのロックねじを「しまる」まで回す
Ｑ＆Ａ番号143785
